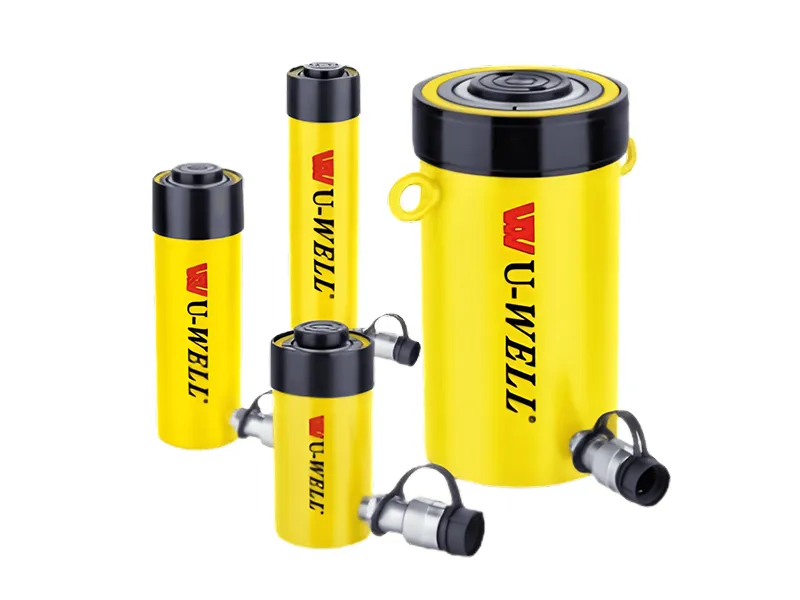

Name: RC-Series, Single-Acting Cylinders
Brand: Jucai Trading (Shanghai) Co., Ltd.
Availability: InStock

Specification of RC-Series, Single-Acting Cylinders

Cylinder Capacity ton (KN)	Stroke (mm)	Model Number	Cylinder Effective Area (cm²)	Oil Capacity (cm³)	Collapsed Height (mm)	Weight (kg)
5 (45)	16	RC-50**	6.5	10	41	1.0
	25	RC-51	6.5	16	110	1.0
	76	RC-53	6.5	50	165	1.5
	127	RC-55*	6.5	83	215	1.9
	177	RC-57	6.5	115	273	2.4
	232	RC-59	6.5	151	323	2.8
10 (101)	26	RC-101	14.5	38	89	1.8
	54	RC-102*	14.5	78	121	2.3
	105	RC-104	14.5	152	171	3.3
	156	RC-106*	14.5	226	247	4.4
	203	RC-108	14.5	294	298	5.4
	257	RC-1010*	14.5	373	349	6.4
	304	RC-1012	14.5	441	400	6.8
	356	RC-1014	14.5	516	450	8.2
15 (142)	25	RC-151	20.3	51	124	3.3
	51	RC-152	20.3	104	149	4.1
	101	RC-154*	20.3	205	200	5.0
	152	RC-156*	20.3	308	271	6.8
	203	RC-158	20.3	411	322	8.2
	254	RC-1510	20.3	516	373	9.5
	305	RC-1512	20.3	619	423	10.9
	356	RC-1514	20.3	723	474	11.8
25 (232)	26	RC-251	33.2	86	139	5.9
	50	RC-252*	33.2	166	165	6.4
	102	RC-254*	33.2	339	215	8.2
	158	RC-256*	33.2	525	273	10.0
	210	RC-258	33.2	697	323	12.2
	261	RC-2510	33.2	867	374	14.1
	311	RC-2512	33.2	1033	425	16.3
	362	RC-2514*	33.2	1202	476	17.7
30(295)	209	RC-308	42.1	880	387	18.1
50 (498)	51	RC-502	71.2	362	176	15.0
	101	RC-504	71.2	719	227	19.1
	159	RC-506*	71.2	1131	282	23.1
	337	RC-5013	71.2	2399	460	37.6
75 (718)	156	RC-756	102.6	1601	285	29.5
75 (718)	333	RC-7513	102.6	3417	492	59.0
95 (933)	168	RC-1006	133.3	2239	357	59.0
95 (933)	260	RC-10010	133.3	3466	449	72.6

*Available as set, see note on this page.

**RC-50 cylinder has a non removable grooved saddle and no collar thread.

Cylinder Capacity ton (kN)	Stroke (mm)	Model Number	Cylinder Effective (cm²)	Oil Capacity (cm³)	Collapsed Height A (mm)	Extended Height B (mm)	Outside Dia. D (mm)
5 (45)	16	RC-50**	6.5	10	41	57	58***
	25	RC-51	6.5	16	110	135	38
	76	RC-53	6.5	50	165	241	38
	127	RC-55*	6.5	83	215	342	38
	177	RC-57	6.5	115	273	450	38
	232	RC-59	6.5	151	323	555	38
10 (101)	26	RC-101	14.5	38	89	115	57
	54	RC-102*	14.5	78	121	175	57
	105	RC-104	14.5	152	171	276	57
	156	RC-106*	14.5	226	247	403	57
	203	RC-108	14.5	294	298	501	57
	257	RC-1010*	14.5	373	349	606	57
	304	RC-1012	14.5	441	400	704	57
	356	RC-1014	14.5	516	450	806	57
15 (142)	25	RC-151	20.3	51	124	149	69
	51	RC-152	20.3	104	149	200	69
	101	RC-154*	20.3	205	200	301	69
	152	RC-156*	20.3	308	271	423	69
	203	RC-158	20.3	411	322	525	69
	254	RC-1510	20.3	516	373	627	69
	305	RC-1512	20.3	619	423	728	69
	356	RC-1514	20.3	723	474	830	69
25 (232)	26	RC-251	33.2	86	139	165	85
	50	RC-252*	33.2	166	165	215	85
	102	RC-254*	33.2	339	215	317	85
	158	RC-256*	33.2	525	273	431	85
	210	RC-258	33.2	697	323	533	85
	261	RC-2510	33.2	867	374	635	85
	311	RC-2512	33.2	1033	425	736	85
	362	RC-2514*	33.2	1202	476	838	85
30(295)	209	RC-308	42.1	880	387	596	101
50 (498)	51	RC-502	71.2	362	176	227	127
	101	RC-504	71.2	719	227	328	127
	159	RC-506*	71.2	1131	282	441	127
	337	RC-5013	71.2	2399	460	797	127
75 (718)	156	RC-756	102.6	1601	285	441	146
75 (718)	333	RC-7513	102.6	3417	492	825	146
95 (933)	168	RC-1006	133.3	2239	357	525	177
95 (933)	260	RC-10010	133.3	3466	449	709	177

**RC-50 The hydraulic cylinder does not feature a removable groove saddle or an external ring thread.

***D1=41mmL=20mm,M=25mm.

Cylinder Bore Dia. E (mm)	Plunger Dia. F (mm)	Base to Adv. Port H (mm)	Saddle Dia. J (mm)	Saddle Protr. from Plgr K (mm)	Plunger Intemal Thread O	Plunger Thread Length P (mm)	Base Mounting Holes			Collar Thread W	Collar Thread Length X (mm)	Weight (kg)	Model Number
Cylinder Bore Dia. E (mm)	Plunger Dia. F (mm)	Base to Adv. Port H (mm)	Saddle Dia. J (mm)	Saddle Protr. from Plgr K (mm)	Plunger Intemal Thread O	Plunger Thread Length P (mm)	Bolt Circle U (mm)	Thread V	Thd. Depth Z (mm)	Collar Thread W	Collar Thread Length X (mm)	Weight (kg)	Model Number
28.7	25.4	19	**	**	**	**	28	5,6 mm	一	一	一	1.0	RC-50**
28.7	25.4	19	25	6	³/₄"-16 UN	14	25	14"-20 UN	14	1¹/₂"-16 UN	28	1.0	RC-51
28.7	25.4	19	25	6	³/₄"-16 UN	14	25	14"-20 UN	14	1¹/₂"-16 UN	28	1.5	RC-53
28.7	25.4	19	25	6	³/₄"-16 UN	14	25	¹/₄"-20 UN	14	1¹/₂"-16 UN	28	1.9	RC-55*
28.7	25.4	19	25	6	³/₄"-16 UN	16	25	¹/₄"-20 UN	14	1¹/₂"-16 UN	28	2.4	RC-57
28.7	25.4	19	25	6	³/₄"-16 UN	16	25	¹/₄"-20 UN	14	1¹/₂"-16 UN	28	2.8	RC-59
42.9	38.1	19	一	一	#10-24UN	6	39	⁵/₁₆"-18 UN	12	2¹/₄a"-14	26	1.8	RC-101
42.9	38.1	19	35	6	1"-8UN	19	39	⁵/₁₆"-18 UN	12	2¹/₄"-14 UN	26	2.3	RC-102*
42.9	38.1	19	35	6	1"-8UN	19	39	⁵/₁₆"-18 UN	12	2¹/₄"-14 UN	26	3.3	RC-104
42.9	38.1	19	35	6	1"-8UN	19	39	⁵/₁₆"-18 UN	12	2¹/₄"-14 UN	26	4.4	RC-106*
42.9	38.1	19	35	6	1"-8UN	19	39	⁵/₁₆"-18 UN	12	2¹/₄"-14 uN	26	5.4	RC-108
42.9	38.1	19	35	6	1"-8UN	19	39	⁵/₁₆"-18 UN	12	2¹/₄"-14 UN	26	6.4	RC-1010*
42.9	38.1	19	35	6	1"-8UN	19	39	⁵/₁₆"-18 UN	12	2/4"-14 uN	26	6.8	RC-1012
42.9	38.1	19	35	6	1"-8UN	19	39	⁵/₁₆”-18 UN	12	21/."-14 UN	26	8.2	RC-1014
50.8	41.4	19	38	9	1"-8UN	25	48	³/₈"-16 UN	12	2³/₄"-16 UN	30	3.3	RC-151
50.8	41.4	19	38	9	1"-8UN	22	48	³/₈"-16 UN	12	2³/₄"-16 UN	30	4.1	RC-152
50.8	41.4	19	38	9	1"-8UN	22	48	³/₈"-16 UN	12	2³/₄"-16 UN	30	5.0	RC-154*
50.8	41.4	25	38	9	1"-8 UN	25	48	³/₈"-16UN	12	2³/₄"-16 UN	30	6.8	RC-156*
50.8	41.4	25	38	9	1"-8UN	25	48	³/₈"-16 UN	12	2³/₄"-16 UN	30	8.2	RC-158
50.8	41.4	25	38	9	1"-8UN	25	48	³/₈"-16 UN	12	2³/₄"-16 UN	30	9.5	RC-1510
50.8	41.4	25	38	9	1"-8UN	25	48	³/₈"-16 UN	12	2³/₄"-16UN	30	10.9	RC-1512
50.8	41.4	25	38	9	1"-8UN	25	48	³/₈"-16 UN	12	2³/₄"-16 UN	30	11.8	RC-1514
65.0	57.2	25	50	10	1/₂"-16 UN	25	58	¹/₂"-13 UN	19	3⁵/₁₆"-12 UN	49	5.9	RC-251
65.0	57.2	25	50	10	1/₂"-16 UN	25	58	¹/₂"-13 UN	19	3⁵/₁₆"-12 uN	49	6.4	RC-252*
65.0	57.2	25	50	10	1/2"-16 UN	25	58	¹/₂"-13 UN	19	3⁵/₁₆"-12 UN	49	8.2	RC-254*
65.0	57.2	25	50	10	1V2"-16 UN	25	58	¹/₂"-13UN	19	3⁵/₁₆"-12 uN	49	10.0	RC-256*
65.0	57.2	25	50	10	1¹/₂"-16 UN	25	58	¹/₂"-13 UN	19	3⁵/₁₆"-12 UN	49	12.2	RC-258
65.0	57.2	25	50	10	1¹/₂"-16 UN	25	58	¹/₂"-13 UN	19	3⁵/₁₆"-12 UN	49	14.1	RC-2510
65.0	57.2	25	50	10	1¹/₂"-16 UN	25	58	¹/₂"-13 UN	19	3⁵/₁₆"-12 UN	49	16.3	RC-2512
65.0	57.2	25	50	10	1¹/₂"-16 UN	25	58	¹/₂"-13 UN	19	3⁵/₁₆"-12 uN	49	17.7	RC-2514*
73.2	57.2	57	50	10	1¹/₂"-16 UN	25	一	一	一	3⁵/₁₆"-12 UN	49	18.1	RC-308
95.2	79.5	33	71	2	一	一	95	¹/₂"-13 UN	19	5"-12 UN	55	15.0	RC-502
95.2	79.5	33	71	2	一	一	95	¹/₂"-13 UN	19	5"-12 UN	55	19.1	RC-504
95.2	79.5	35	71	2	一	一	95	¹/₂"-13 UN	19	5"-12 UN	55	23.1	RC-506*
95.2	79.5	35	71	2	一	一	95	¹/₂"-13 UN	19	5"-12UN	55	37.6	RC-5013
114.3	95.2	30	71	5	一	一	一	一	一	5³/₄"-12 UN	44	29.5	RC-756
114.3	95.2	30	71	5	一	一	一	一	一	5³/₄"-12 UN	44	59.0	RC-7513
130.3	104.9	41	71	2	一	一	140	³/₄"-10 UN	25	6⁷/₈"-12 UN	44	59.0	RC-1006
130.3	104.9	41	71	2	一	一	140	³/₄"-10 UN	25	6⁷/₈"-12 UN	44	72.6	RC-10010

*Available as set, see note on this page.

*RC-50 cylinder has a non removable grooved saddle and no collar thread.
